1. Введение
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your OLMO 42,000 BTU 4-Zone Ductless Mini Split Air Conditioner and Heat Pump system. Please read this manual thoroughly before installation and use, and retain it for future reference.
Figure 1: Complete OLMO 4-Zone Ductless Mini Split System components.
2. Информация по технике безопасности
WARNING: Improper installation, adjustment, alteration, service, or maintenance can cause property damage, injury, or death. Refer to this manual. For assistance or additional information, consult a qualified installer or service agency.
2.1 Общие меры безопасности
- Only qualified personnel should install, repair, or service this equipment.
- Убедитесь, что блок питания соответствует техническим характеристикам, указанным на паспортной табличке устройства.
- Всегда отключайте питание перед выполнением любого технического обслуживания или ремонта.
- Не блокируйте отверстия забора и выпуска воздуха внутреннего и наружного блоков.
- Не вставляйте посторонние предметы в устройство.
- Держите детей и домашних животных подальше от наружного блока.
- The refrigerant used in this system is R-454B. Handle with care and only by certified technicians.
3. Продукт закончилсяview
The OLMO 4-Zone Ductless Mini Split System provides efficient heating and cooling for multiple areas. This system includes an outdoor condenser unit and four indoor wall-mounted air handlers (two 9,000 BTU and two 12,000 BTU units).
3.1 Основные характеристики
- 4-Zone Climate Control: Independent temperature management for up to four distinct areas.
- Функция обогрева и охлаждения: Обеспечивает комфорт круглый год.
- Energy-Efficient Inverter Compressor: Delivers quiet, precise climate control with reduced energy usage.
- 22 SEER2 Rating: High Seasonal Energy Efficiency Ratio for energy savings.
- Wi-Fi включен: Дистанционное управление через приложение для смартфона.
- Работа с регулируемой скоростью: Adjusts compressor speed for optimal performance.

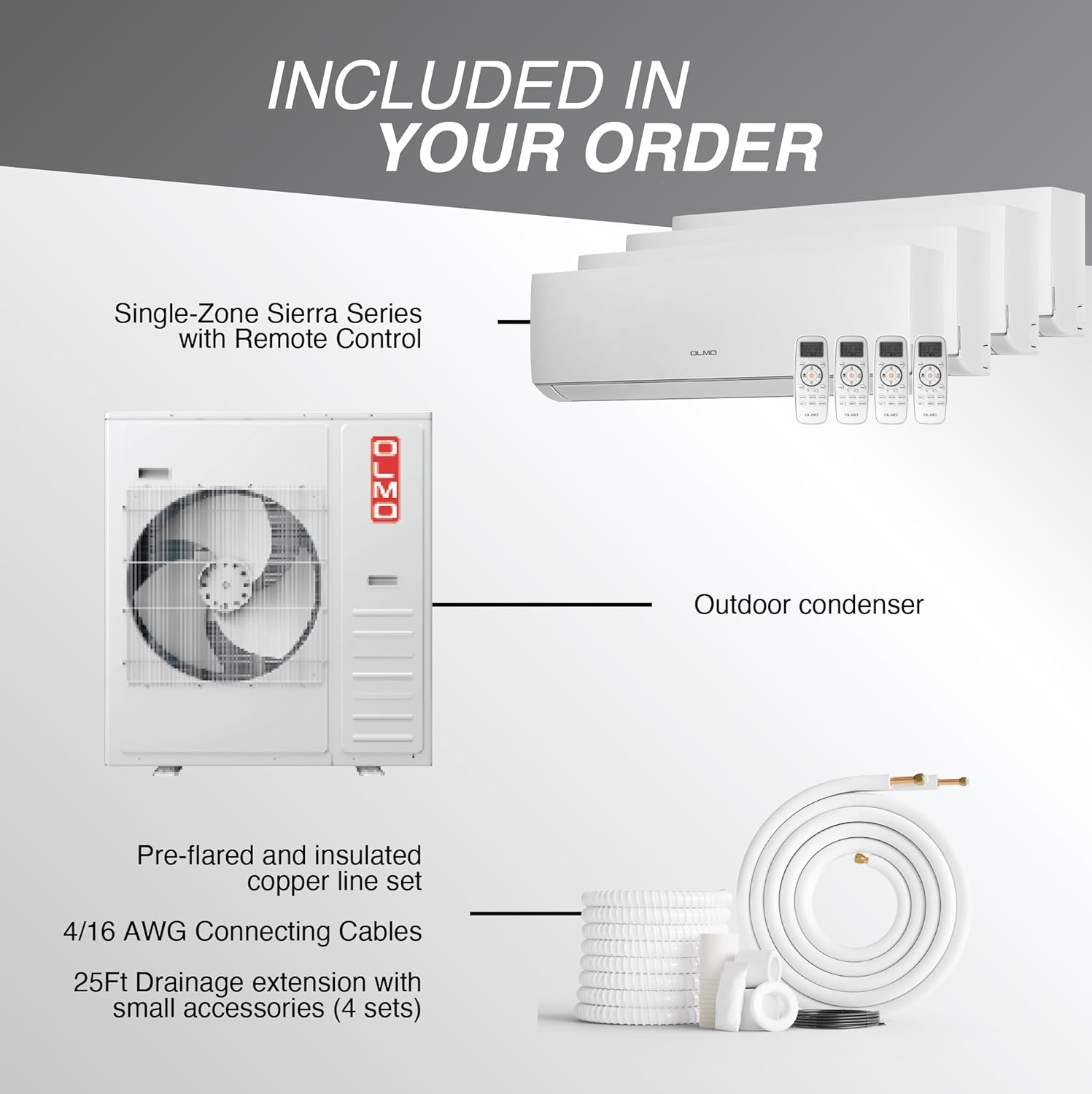

Figure 2: Components included with your OLMO Mini Split System.
4. Инструкции по установке
Installation of this mini-split system requires specialized knowledge and tools. It is strongly recommended that installation be performed by a certified HVAC professional.
4.1 Included Installation Kits
The system includes 25FT insulated copper line sets, 25FT communication cables, and 16FT drain hoses for each zone to facilitate professional installation.
4.2 Freight Delivery Information
Due to the size and weight of the system, it ships via freight. Delivery will be made to the nearest accessible point outside your home. The carrier will contact you to coordinate delivery details.
Figure 3: Professional installation of the outdoor unit is recommended.
5. Инструкция по эксплуатации
Your OLMO mini-split system can be operated using the included wireless remote controls or via the dedicated smartphone application.
5.1 Дистанционное управление
Each indoor unit is controlled by its own wireless remote. The remote allows you to adjust temperature, select operating modes (Cool, Heat, Fan, Dry, Auto), set fan speed, and activate special functions like Sleep mode or Timer.
Рисунок 4: Интерфейс приложения OLMO Remote и QR-коды для загрузки.
5.2 Smart App Control (WiFi Enabled)
The system is WiFi enabled, allowing you to control your units remotely using the OLMO Remote App on your smartphone. Download the app using the links below:
Follow the in-app instructions to connect your units to your home WiFi network and begin remote operation.
5.3 Operating Modes and Functions
- Классный режим: Для охлаждения помещения.
- Тепловой режим: Для обогрева помещения.
- Режим вентилятора: Обеспечивает циркуляцию воздуха без нагревания или охлаждения.
- Сухой режим: Снижает влажность в помещении.
- Автоматический режим: Автоматически выбирает режим охлаждения или обогрева в зависимости от заданной температуры.
- Спящий режим: Регулирует температуру для комфортного сна и экономии энергии.
- Турбо-режим: Обеспечивает быстрое охлаждение или обогрев.
- ЭКО-режим: Оптимизирует работу для повышения энергоэффективности.
- Режим самоочистки: Помогает предотвратить рост плесени и бактерий на внутреннем теплообменнике.
6. Техническое обслуживание
Regular maintenance ensures optimal performance and longevity of your OLMO mini-split system. Always disconnect power before performing any maintenance.
6.1 Очистка воздушного фильтра
The indoor unit's air filters should be cleaned every 2-4 weeks, or more frequently depending on usage and air quality. To clean:
- Откройте переднюю панель внутреннего блока.
- Снимите воздушные фильтры.
- Промойте фильтры теплой водой с мягким моющим средством или пропылесосьте их.
- Перед повторной установкой дайте фильтрам полностью высохнуть.
6.2 Очистка наружного блока
Periodically inspect and clean the outdoor unit's coils and fan blades to remove dirt, leaves, and debris. Ensure the area around the outdoor unit is clear of obstructions for proper airflow.
6.3 Drainage System Check
Ensure the drainage hoses are free from kinks and blockages to prevent water overflow from the indoor units.
Figure 5: Ensure drainage hoses are free of kinks for proper function.
7. Поиск Неисправностей
Прежде чем обращаться в сервис, повторитеview следующие распространенные проблемы и решения:
| Проблема | Возможная причина | Решение |
|---|---|---|
| Устройство не включается. | No power, circuit breaker tripped, remote batteries low | Проверьте электропитание, сбросьте автоматический выключатель, замените батарейки в пульте дистанционного управления. |
| Poor cooling/heating performance | Dirty air filters, blocked outdoor unit, incorrect mode setting, low refrigerant | Очистите фильтры, устраните засоры, выберите правильный режим, обратитесь к специалисту для проверки хладагента. |
| Необычные шумы | Loose parts, fan obstruction, refrigerant flow noise (normal) | Inspect for loose parts, clear obstructions. Gurgling sounds are often normal refrigerant flow. |
| Утечка воды из внутреннего блока | Clogged drain hose, improper installation | Check and clear drain hose. If issue persists, contact a professional. |
Если после применения этих решений проблемы сохраняются, обратитесь к квалифицированному специалисту по обслуживанию.
8. Технические характеристики
8.1 Indoor Unit Specifications
Figure 6: Detailed specifications for OLMO Indoor Units.
8.2 Outdoor Unit Specifications
Figure 7: Detailed specifications for OLMO Outdoor Units.
9. Гарантия и поддержка
Your OLMO Mini Split System is covered by the following limited warranty:
- Компрессор: Ограниченная гарантия сроком на 5 лет.
- Части: Ограниченная гарантия сроком на 2 лет.
For warranty claims or technical support, please refer to your purchase documentation for contact information or visit the official OLMO webсайт.
Figure 8: Product certifications and warranty details.
