Topaz RTL4-SQ-7W-CS-WH 4-inch Performance LED Recessed Retrofit Downlight Instruction Manual

1 Важная информация по безопасности

Перед началом установки внимательно прочтите и усвойте все инструкции. Несоблюдение этих инструкций может привести к поражению электрическим током, пожару или другим опасностям, которые могут причинить ущерб имуществу или нанести вред здоровью.

• ПРЕДУПРЕЖДЕНИЕ: Риск поражения электрическим током. Перед установкой или обслуживанием отключите питание от предохранителя или автоматического выключателя.
• ПРЕДУПРЕЖДЕНИЕ: Риск возгорания. Минимальная температура проводников питания 90°C. Для выбора правильного проводника ответвленной цепи проконсультируйтесь с квалифицированным электриком.
• Данное изделие должно устанавливаться в соответствии с действующими нормами установки лицом, знакомым с конструкцией и принципами работы изделия, а также с сопутствующими опасностями.
• Подходит для влажных помещений.
• Не делайте и не изменяйте никаких открытых отверстий в корпусе проводки или электрических компонентов во время установки комплекта.
• Во избежание повреждения или истирания проводки не допускайте ее соприкосновения с краями листового металла или другими острыми предметами.

2. Продукт закончилсяview

The Topaz RTL4-SQ-7W-CS-WH is a 4-inch square LED recessed retrofit downlight designed for both new construction and existing recessed housings. It features a CCT (Correlated Color Temperature) selectable switch, allowing users to choose from five color temperature options. This 7-watt LED fixture provides 90 CRI quality lighting and is dimmable.

Основные характеристики:

• Retrofit trim for 4-inch recessed housings.
• CCT field selectable switch to adjust between 5 color temperatures (2700K, 3000K, 3500K, 4000K, 5000K).
• Square baffle trim with a durable white finish.
• Dimmable LED functionality.
• High Color Rendering Index (CRI) of 90.
• Подходит для влажных помещений.

3. Содержимое упаковки

Перед началом установки убедитесь, что все компоненты присутствуют:

• 1 x Topaz RTL4-SQ-7W-CS-WH LED Recessed Downlight
• 1 x E26 Adapter
• Быстрое подключение

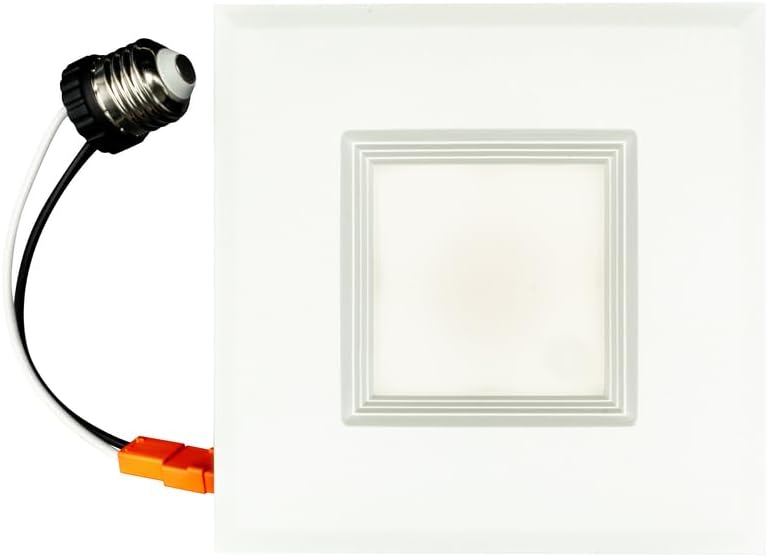

Image 1: The Topaz 4-inch square LED downlight shown with its included E26 adapter, ready for installation.

4. Настройка и установка

4.1 Предварительная установка

Before starting, ensure you have the following tools and materials:

• Отвертка
• Инструмент для зачистки проводов (при необходимости)
• Защитные очки
• Перчатки
• Existing 4-inch recessed housing

4.2 Этапы установки

1. Выключите питание: Locate the circuit breaker or fuse box and turn off the power supply to the recessed lighting fixture you are replacing or installing. Verify power is off using a voltagе тестер.
2. Remove Existing Trim (if applicable): Carefully remove the existing bulb and trim from the recessed housing.
3. Подключите адаптер E26: Screw the E26 adapter into the existing E26 socket within the recessed housing.
4. Connect Quick Connects: Plug the quick connect cable from the LED downlight into the quick connect cable from the E26 adapter. Ensure a secure connection.
5. Select CCT (Color Temperature): Before inserting the downlight into the housing, locate the CCT selectable switch on the back of the fixture. Choose your desired color temperature (2700K, 3000K, 3500K, 4000K, or 5000K) by sliding the switch.


Image 2: The back of the Topaz LED downlight showing the CCT selection switch and the connected E26 adapter. The friction clips are also visible.

6. Вставьте потолочный светильник: Gently push the LED downlight into the 4-inch recessed housing. The friction clips on the sides of the downlight will secure it in place. Ensure the trim is flush with the ceiling.
7. Восстановить мощность: Снова включите питание с помощью автоматического выключателя или блока предохранителей.
8. Тест: Включите выключатель света, чтобы убедиться в его исправности.

5. Инструкция по эксплуатации

5.1 CCT Color Selection

The Topaz RTL4-SQ-7W-CS-WH features a CCT selectable switch located on the back of the fixture. This switch allows you to choose from five different color temperatures to suit your preference or application:

• 2700К: Warm White (similar to incandescent)
• 3000К: Мягкий белый
• 3500К: Нейтральный белый
• 4000К: Холодный белый
• 5000К: Дневной свет

To change the CCT, you must first remove the fixture from the recessed housing and then slide the switch to the desired setting. Reinstall the fixture after selection.

Изображение 3: Крупный план view of the CCT selection switch on the back of the downlight, showing the five selectable color temperature options.

5.2 Функция затемнения

This LED downlight is dimmable. For optimal performance, use with compatible LED-rated dimmers. Refer to your dimmer's instructions for proper installation and operation. Ensure the dimmer is suitable for LED loads.

6. Техническое обслуживание

The Topaz RTL4-SQ-7W-CS-WH LED downlight requires minimal maintenance.

• Уборка: Перед чисткой убедитесь, что питание отключено. Протрите светильник мягкой, сухой или слегка влажной тряпкой.amp Не используйте агрессивные химикаты, абразивные чистящие средства или растворители, так как они могут повредить покрытие или электрические компоненты.
• Нет деталей, обслуживаемых пользователем: There are no user-serviceable parts inside this fixture. Do not attempt to disassemble the unit.

7. Поиск Неисправностей

If the fixture does not operate correctly, refer to the following troubleshooting guide:

If the problem persists after attempting these solutions, contact a qualified electrician or the manufacturer's support.

8. Технические характеристики

9. Гарантия и поддержка

This product is manufactured by Topaz and is subject to their standard warranty terms and conditions. Please refer to the official Topaz webДля получения подробной информации о гарантии посетите их сайт или свяжитесь со службой поддержки клиентов.

For technical assistance, troubleshooting, or warranty claims, please contact Topaz customer support directly. Contact information can typically be found on the manufacturer's webсайта или упаковки продукта.
