Руководство пользователя автомобильной стереосистемы EinCar Double Din

1. Введение

Данное руководство содержит исчерпывающие инструкции по установке, эксплуатации и техническому обслуживанию вашей автомобильной стереосистемы EinCar Double Din. Пожалуйста, внимательно прочтите это руководство перед использованием изделия, чтобы обеспечить его надлежащую работу и предотвратить повреждения.

Автомагнитола EinCar Double Din — это мультимедийная система, предназначенная для развлечения и навигации в автомобиле. Она оснащена 7-дюймовым сенсорным HD-экраном, операционной системой Android 10.0 и поддерживает различные функции, включая Bluetooth, CarPlay, Android Auto, GPS-навигацию, FM/AM-радио и воспроизведение мультимедиа.

2. Продукт закончилсяview

Автомагнитола EinCar Double Din предлагает полноценный мультимедийный опыт благодаря расширенным функциям и удобному интерфейсу.

Рисунок 2.1: Передняя часть view Автомагнитола EinCar Double Din с поддержкой CarPlay и Android Auto.

Основные характеристики:

• 7-дюймовый сенсорный HD-экран: Дисплей высокой четкости (1024x600) для четкого изображения.
• Система Android 10.0: Обеспечивает стабильную и многофункциональную операционную среду.
• CarPlay и Android Auto: Бесшовная интеграция с совместимыми смартфонами для навигации, связи и развлечений.
• Bluetooth-подключение: Поддерживает звонки в режиме громкой связи и потоковую передачу аудио.
• GPS-навигация: Встроенные офлайн-карты и поддержка онлайн-навигационных приложений.
• FM/AM/RDS-радио: Доступ к различным радиостанциям с автоматической и полуавтоматической настройкой.
• Воспроизведение мультимедиа: Поддерживает множество аудио- и видеоформатов через USB и AUX-вход.
• Вход для задней камеры: Автоматическое переключение дисплея при движении задним ходом.
• Управление на рулевом колесе: Совместимость с существующими элементами управления на рулевом колесе для удобства.
• Встроенный эквалайзер: Настраиваемые параметры звука для улучшения качества звучания.

Рисунок 2.2: Болееview Интерфейс системы Android 10.0 с иконками для навигации, радио, музыки, Bluetooth, видео и других функций.

3. Содержимое упаковки

Убедитесь, что все перечисленные ниже предметы присутствуют в вашей посылке. Если какие-либо предметы отсутствуют или повреждены, обратитесь к продавцу.

• 1 х автомобильная стереосистема EinCar Double Din
• 1 х Кабель питания
• 2 аудио-видео кабеля
• Кабели 2 x USB
• 1 х GPS-антенна
• 2 монтажных кронштейна (с 8 винтами)
• 1 x Монтажная рама
• 1 х внешний микрофон
• 1 x Руководство пользователя (на английском языке)

Рисунок 3.1: Иллюстрация различных кабелей и аксессуаров, входящих в комплект автомобильной стереосистемы, а также схема подключения и габариты изделия.

4. Настройка и установка

Для установки этой автомобильной магнитолы требуются технические знания. Рекомендуется доверить установку квалифицированному специалисту. Неправильная установка может привести к повреждению устройства или вашего автомобиля.

4.1 Меры предосторожности

• Перед началом установки отсоедините отрицательную клемму аккумуляторной батареи автомобиля.
• Убедитесь в правильности подключения всей проводки, чтобы предотвратить короткие замыкания или повреждения.
• Не устанавливайте устройство в месте, где оно будет мешать водителю. view или препятствует работе транспортного средства.
• Для получения подробных инструкций по снятию приборной панели и подключению проводки обратитесь к руководству по эксплуатации вашего автомобиля.

4.2 Схема электропроводкиview

Ниже описаны основные разъемы для автомобильной магнитолы. Для наглядности обратитесь к подробной схеме подключения, представленной на рисунке 3.1.

1. Вход для внешнего микрофона: Подключите внешний микрофон для улучшения качества связи.
2. RCA-R (красный): Подключите правый входной канал внешнего устройства. ampпожизненнее.
3. RCA-L (белый): Подключите левый входной канал внешнего устройства. ampпожизненнее.
4. Сабвуфер (синий): Подключите входной канал сабвуфера внешнего устройства. ampпожизненнее.
5. ВИДЕОВЫХОД (желтый): Подключите видеовход к внешнему дисплею, например, к автомобильному монитору в подголовнике.
6. AUX VIDEO IN (жёлтый): Видеовход, отображение внешнего видеовхода.
7. AUX IN L (белый): Левый аудиовход, воспроизведение внешнего звука через левый динамик.
8. AUX IN R (красный): Правый аудиовход, воспроизведение внешнего звука через правый динамик.
9. Amplifier Управление: Для управления внешними ampспасатели.

Дополнительные соединения:

• Провод стояночного тормоза: Подключитесь к сигнальной линии тормозного троса. Функция воспроизведения видео ограничена, когда стояночный тормоз не включен, в целях безопасности.
• Камера заднего вида (CAMER): Подключите видеосигнал с камеры заднего вида. Устройство автоматически переключится на камеру. view при движении задним ходом.
• Антенна WiFi: Убедитесь, что этот кабель подключен для оптимального приема сигнала Wi-Fi.
• Антенна Bluetooth: Убедитесь, что эта линия подключена. В противном случае, Bluetooth-соединение телефона может произойти автоматически.

4.3 Физическая установка

1. Аккуратно снимите имеющуюся автомобильную магнитолу или декоративную накладку приборной панели в соответствии с инструкцией по эксплуатации вашего автомобиля.
2. Подключите кабель питания, провода динамиков и другие необходимые кабели к соответствующим разъемам на стереосистеме EinCar.
3. Подключите GPS-антенну и внешний микрофон, правильно проложив их кабели.
4. Установите стереосистему EinCar в приборную панель с помощью прилагаемых монтажных кронштейнов и винтов.
5. Соберите обратно обшивку приборной панели.
6. Подсоедините обратно отрицательную клемму аккумуляторной батареи автомобиля.
7. Перед завершением установки проверьте все функции.

5. Инструкция по эксплуатации

В этом разделе подробно описана работа различных функций автомобильной стереосистемы EinCar Double Din.

5.1 Основные операции

• Включение/выключение питания: Устройство обычно включается при зажигании автомобиля. На передней панели также может присутствовать кнопка питания.
• Регулятор громкости: Отрегулируйте громкость с помощью экранных элементов управления или кнопок на рулевом колесе (если настроено).
• Сенсорный экран: Для навигации по интерфейсу используйте касания, свайпы и перетаскивания на 7-дюймовом сенсорном экране.
• Кнопка сброса: Небольшая кнопка перезагрузки (RST) обычно расположена на передней панели. Если система перестала реагировать, нажмите на нее тонким предметом (например, скрепкой).

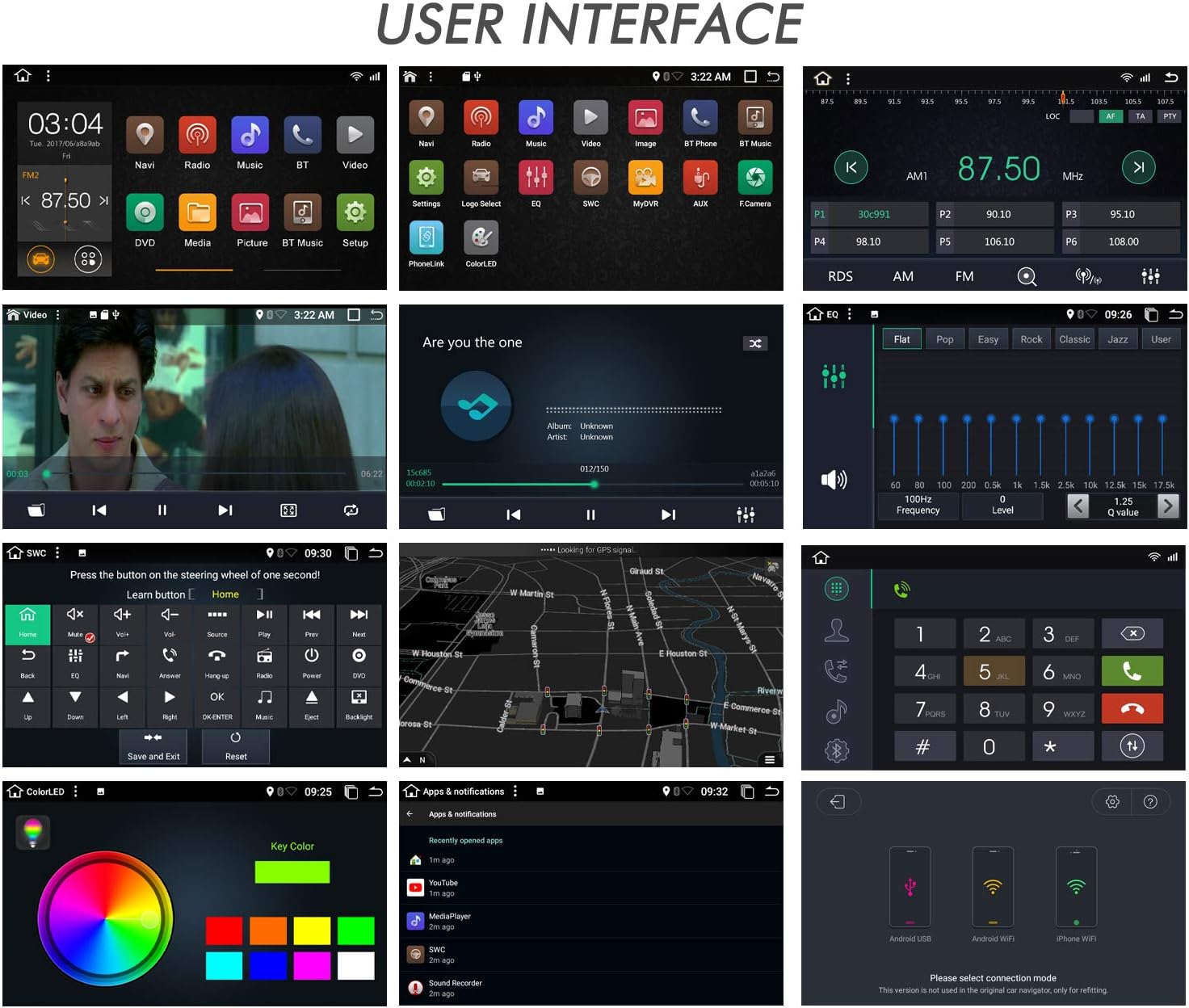

Рисунок 5.1: ExampМножество различных экранов пользовательского интерфейса, включая главный экран, музыкальный плеер, эквалайзер, радио, номеронабиратель и настройки.

5.2 CarPlay и Android Auto

Автомагнитола поддерживает проводное подключение CarPlay и Android Auto для удобной интеграции со смартфоном.

1. Подключите совместимый iPhone (для CarPlay) или телефон Android (для Android Auto) к USB-порту магнитолы с помощью высококачественного USB-кабеля.
2. Система автоматически обнаружит подключение и предложит вам запустить CarPlay или Android Auto.
3. Для завершения настройки следуйте инструкциям на экране.
4. После подключения вы сможете использовать навигацию, совершать звонки, отправлять сообщения и воспроизводить музыку непосредственно через интерфейс телефона, отображаемый на экране стереосистемы.

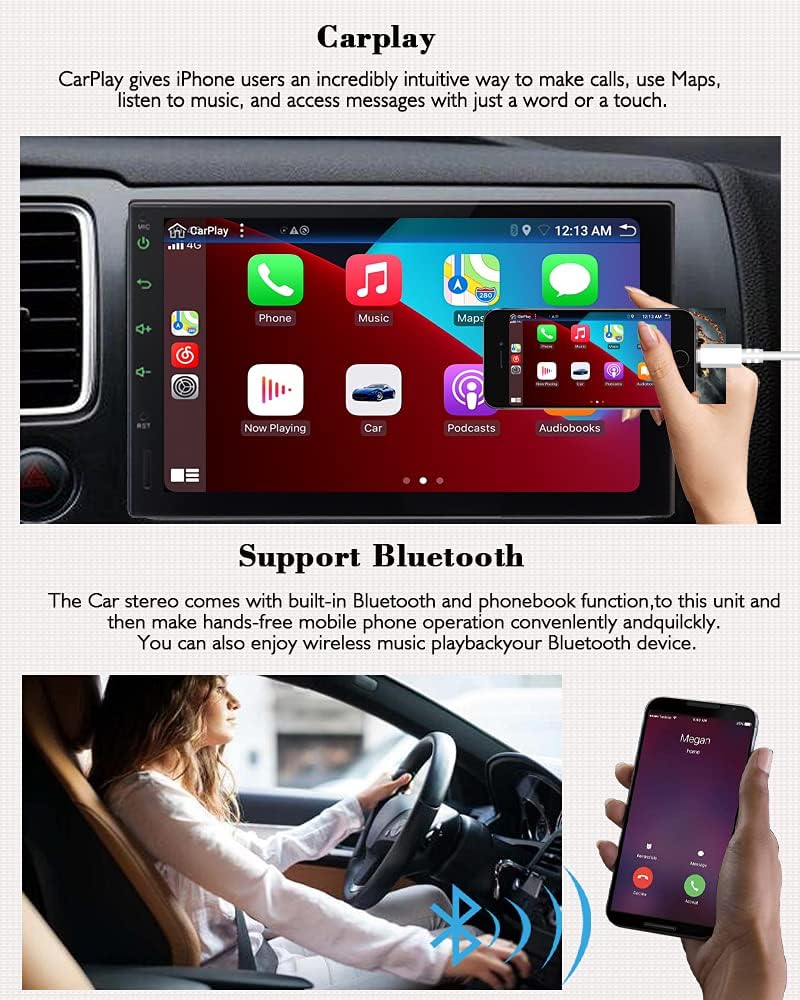

Рисунок 5.2: Демонстрация интерфейса CarPlay на экране стереосистемы и взаимодействия пользователя со смартфоном для использования функций Bluetooth.

5.3 Функциональность Bluetooth

Подключите свой смартфон к стереосистеме для совершения звонков в режиме громкой связи и потоковой передачи аудио.

1. Перейдите в меню "Bluetooth" на магнитоле.
2. Включите Bluetooth на своем смартфоне и найдите доступные устройства.
3. Выберите "EinCar" (или аналогичное название устройства) из списка на своем телефоне.
4. При необходимости подтвердите код сопряжения на обоих устройствах.
5. После сопряжения вы сможете совершать/принимать звонки, получать доступ к телефонной книге и транслировать музыку по беспроводной сети.

Радио 5.4 FM/AM/RDS

Получайте доступ к радиостанциям и настраивайтесь на них.

1. Выберите значок «Радио» в главном меню.
2. Используйте экранные элементы управления для выполнения автоматического или полуавтоматического поиска станций.
3. Сохраните ваши любимые станции в качестве предустановок для быстрого доступа.
4. Функция RDS (Radio Data System) отображает информацию о станциях, если она доступна.

Рисунок 5.3: Отображение интерфейса настройки радио и графического эквалайзера для регулировки звука.

5.5 GPS-навигация

Используйте встроенный GPS для навигации.

1. Выберите значок «Навигация» или «GPS» в главном меню.
2. В систему поставляются предустановленные офлайн-карты.
3. Вы также можете подключиться к Wi-Fi и использовать онлайн-приложения для навигации, такие как Google Maps.
4. Введите пункт назначения, и система предоставит голосовые указания.

Рисунок 5.4: Подробная информация об операционной системе Android 10.0 и визуальное представление функции GPS с метками местоположения на карте мира.

5.6 Функция зеркальной ссылки

Отобразите экран своего смартфона на стереодисплее.

1. Выберите значок «Зеркальная ссылка» или «Ссылка на телефон».
2. Следуйте инструкциям на экране, чтобы подключить ваше устройство Android или iOS. Обычно это включает подключение через USB или Wi-Fi и установку определенного приложения на ваш телефон.
3. После подключения экран вашего телефона будет отображаться на стереосистеме, что позволит вам управлять приложениями телефона с помощью сенсорного экрана стереосистемы.

5.7 Вход для камеры заднего вида

При правильном подключении и установке камеры заднего вида магнитола автоматически будет отображать изображение с камеры при включении задней передачи.

Рисунок 5.5: ExampИзображение с камеры заднего вида отображается на экране стереосистемы, показывая парковочные линии.

5.8 Воспроизведение мультимедиа

Воспроизведение аудио и видео fileс из разных источников.

• USB: Вставьте USB-накопитель в соответствующий USB-порт. Система распознает носитель и позволит вам просматривать и воспроизводить файлы. files.
• AUX-вход: Подключайте внешние аудиоустройства через порты AUX-in.
• Поддерживаемые форматы: Устройство поддерживает запись и воспроизведение аудио- и видео в различных форматах.

5.9 Системные настройки

Зайдите в меню настроек, чтобы персонализировать различные параметры стереосистемы.

• Настройки отображения: Настройте яркость, обои и время отключения экрана.
• Настройки звука: Настройте предустановки эквалайзера, баланс и фейдер.
• Общие настройки: Установите язык, дату, время и другие системные параметры.
• Управление на рулевом колесе: Настройте стереосистему для работы с органами управления на рулевом колесе вашего автомобиля.

6. Техническое обслуживание

Правильное техническое обслуживание обеспечивает долговечность и оптимальную работу вашей автомобильной стереосистемы EinCar Double Din.

• Очистка экрана: Аккуратно протрите сенсорный экран мягкой безворсовой тканью. Для удаления стойких загрязнений слегка потрите.ampПротрите ткань водой или специальным средством для чистки экранов, предназначенным для электроники. Избегайте агрессивных химикатов и абразивных материалов.
• Генеральная уборка: Для поддержания чистоты внешней поверхности устройства протирайте ее сухой мягкой тканью.
• Обновления программного обеспечения: Периодически проверяйте наличие обновлений программного обеспечения от производителя. webДля обеспечения оптимальной производительности и доступа к новым функциям воспользуйтесь сайтом или настройками устройства (если таковые имеются).
• Избегайте экстремальных температур: Не подвергайте устройство воздействию экстремальных температур, прямых солнечных лучей в течение длительного времени или высокой влажности.
• Кабельные соединения: Убедитесь, что все кабели надежно подключены. Ненадежные соединения могут привести к периодическим проблемам.

7. Поиск Неисправностей

В этом разделе представлены решения распространенных проблем, с которыми вы можете столкнуться. Если проблема не исчезнет, ​​обратитесь в службу поддержки клиентов.

8. Технические характеристики

9. Гарантия и поддержка

Для получения информации о гарантии и технической поддержке, пожалуйста, обратитесь к документации, прилагаемой к вашей покупке, или свяжитесь напрямую со службой поддержки клиентов EinCar. Сохраните чек о покупке в качестве подтверждения покупки.

Для получения дополнительной помощи посетите официальный сайт EinCar. webсайт или свяжитесь с их каналами поддержки.
