1. Введение
This user manual provides comprehensive instructions for the installation, operation, and maintenance of your ComfortStar Mini Split Single Zone Heat Pump. This system is designed to provide efficient heating and cooling for your space. Please read this manual thoroughly before operating the unit to ensure proper function and safety.
The ComfortStar Mini Split system is known for its energy efficiency, quiet operation, and ability to provide comfort even in extreme temperatures, down to -13°F (-25°C) for heating. It utilizes R410A refrigerant, which is environmentally friendly.
2. Информация по технике безопасности
Always observe the following basic precautions to reduce the risk of fire, electric shock, or injury to persons or property:
- Профессиональная установка: Установка и обслуживание должны выполняться только квалифицированным персоналом.
- Источник питания: Ensure the power supply matches the unit's specifications. Do not operate with damaged power cords or plugs.
- Вентиляция: Do not block air inlets or outlets of the unit.
- Воздействие воды: Do not expose the indoor unit to water. Do not operate with wet hands.
- Дети и домашние животные: Не допускайте детей и домашних животных к устройству во время его работы.
- Уборка: Перед чисткой или выполнением любого технического обслуживания отключите питание.
- Хладагент: The system contains R410A refrigerant. Do not attempt to service the refrigerant circuit yourself.
3. Продукт закончилсяview и компоненты
Your ComfortStar Mini Split system consists of an indoor unit, an outdoor unit, and a remote control. Understanding each component is key to proper operation.
Figure 3.1: Complete ComfortStar Mini Split System. This image displays the indoor wall-mounted unit, the outdoor condenser unit, and the wireless remote control, providing a comprehensive view основных компонентов.
3.1. Внутренний блок
The indoor unit is typically mounted on a wall and is responsible for circulating conditioned air within your space. It contains the evaporator coil, fan, and air filter.
Figure 3.2: ComfortStar Indoor Unit. This image shows the sleek, white indoor unit designed for wall mounting, which houses the fan and evaporator coil.
3.2. Наружный блок
The outdoor unit, or condenser, is placed outside your building. It contains the compressor, condenser coil, and expansion valve. It is responsible for releasing or absorbing heat from the outdoor air.

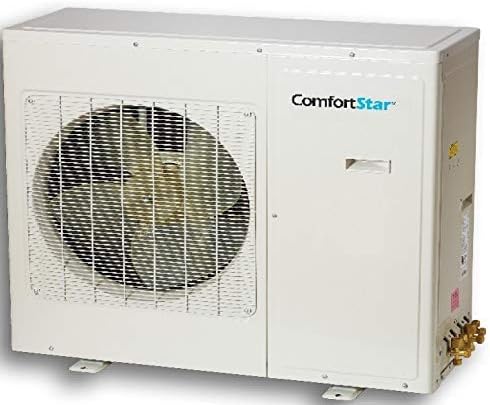

Figure 3.3: ComfortStar Outdoor Unit. This image displays the robust outdoor condenser unit, which contains the compressor and is responsible for heat exchange with the outside environment.
3.3. Дистанционное управление
The wireless remote control allows you to conveniently adjust settings such as mode, temperature, fan speed, and timer functions from anywhere within range.
Figure 3.4: ComfortStar Remote Control. This image shows the ergonomic remote control with an LCD display and various buttons for controlling the mini split system's functions.
4. Настройка и установка
The ComfortStar Mini Split system requires professional installation. This section provides an overview of the installation process. Do not attempt to install the unit yourself unless you are a certified HVAC technician.
4.1. Контрольный список перед установкой
- Verify that the electrical supply meets the unit's requirements (voltage, ampярость).
- Обеспечьте достаточное пространство для размещения как внутренних, так и наружных блоков, гарантируя надлежащую циркуляцию воздуха и доступ для технического обслуживания.
- Confirm that the wall for the indoor unit is strong enough to support its weight.
- Gather necessary tools and materials (e.g., mounting brackets, refrigerant lines, electrical wiring).
4.2. General Installation Steps (Professional Only)
- Надежно закрепите внутренний блок на стене, убедившись, что он установлен ровно.
- Установите наружный блок на устойчивой, ровной поверхности, обеспечив надлежащий дренаж.
- Connect the refrigerant lines between the indoor and outdoor units. Ensure proper flaring and tightening to prevent leaks.
- Connect the electrical wiring between the units and to the main power supply, following local electrical codes.
- Прокачайте трубопроводы хладагента, чтобы удалить воздух и влагу.
- Выполните проверку на герметичность всех соединений.
- Release the refrigerant into the system.
- Проверьте работу устройства во всех режимах.
For detailed installation instructions, refer to the separate installation manual provided with the unit or consult a certified HVAC professional.
5. Инструкция по эксплуатации
This section explains how to use your remote control to operate the ComfortStar Mini Split system.
5.1. Функции дистанционного управления
The remote control features an LCD display and various buttons for easy operation:
- Кнопка ВКЛ/ВЫКЛ: Включает и выключает устройство.
- TEMP +/- Buttons: Регулирует желаемую температуру.
- Кнопка РЕЖИМ: Cycles through operating modes (Auto, Cool, Dry, Heat, Fan).
- Кнопка СКОРОСТИ ВЕНТИЛЯТОРА: Регулирует скорость вращения вентилятора (Авто, Низкая, Средняя, Высокая).
- Кнопка SWING: Управляет вертикальным поворотом жалюзи для направления воздушного потока.
- Кнопки ВКЛ/ВЫКЛ ТАЙМЕРА: Sets the timer for automatic power on/off.
- Кнопка сна: Activates sleep mode for quiet operation and energy saving during sleep.
- Кнопка ТУРБО: Активирует функцию быстрого охлаждения или нагрева для быстрых изменений температуры.
- Кнопка САМООЧИСТКИ: Запускает функцию самоочистки внутреннего блока.
- Светодиодная кнопка: Включает или выключает светодиодный дисплей внутреннего блока.
- Кнопка «СЛЕДУЙТЕ ЗА МНОЙ»: Activates the "Follow Me" function, where the remote control's sensor measures the temperature and adjusts the unit accordingly.
- Кнопка БЛОКИРОВКИ: Locks the remote control buttons to prevent accidental changes.
- Кнопка сброса: Сбрасывает настройки пульта дистанционного управления.
5.2. Режимы работы
- Автоматический режим:
- The unit automatically selects the appropriate operating mode (Cool, Heat, or Fan) based on the room temperature and your set temperature.
- Классный режим:
- Cools the room to the desired temperature. Adjust temperature using TEMP +/- buttons.
- Режим сушки (осушение):
- Reduces humidity in the room. The fan speed is automatically controlled.
- Тепловой режим:
- Heats the room to the desired temperature. This unit is a heat pump, providing efficient heating even in low ambient temperatures.
- Режим вентилятора:
- Circulates air without heating or cooling. You can adjust the fan speed.
6. Техническое обслуживание
Regular maintenance ensures optimal performance and longevity of your ComfortStar Mini Split system. Always disconnect power before performing any maintenance.
6.1. Очистка воздушного фильтра
The electrostatic carbon active fiber filter should be cleaned regularly, typically every 2-4 weeks, depending on usage and air quality.
- Откройте переднюю панель внутреннего блока.
- Аккуратно снимите воздушные фильтры.
- Очистите фильтры пылесосом или промойте их теплой водой с мягким моющим средством.
- Перед установкой фильтров дайте им полностью высохнуть в затененном месте. Не подвергайте воздействию прямых солнечных лучей.
- Reinstall the filters and close the front panel.
6.2. Очистка наружного блока
Periodically check the outdoor unit for debris (leaves, dirt) that may obstruct airflow. Clean the coils gently with a soft brush or water hose. Ensure the area around the outdoor unit is clear of obstructions.
6.3. Профессиональное обслуживание
It is recommended to have your system professionally inspected and serviced annually by a qualified HVAC technician. This includes checking refrigerant levels, electrical connections, and overall system performance.
7. Поиск Неисправностей
Прежде чем обращаться в службу поддержки клиентов, ознакомьтесь со следующей таблицей, где перечислены распространенные проблемы и способы их решения.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Аппарат не включается. | Отсутствует электропитание; Батарейки пульта дистанционного управления сели; Сработал автоматический выключатель. | Проверьте подключение к электросети; замените батарейки в пульте дистанционного управления; сбросьте автоматический выключатель. |
| Недостаточное охлаждение/обогрев. | Dirty air filter; Blocked outdoor unit; Incorrect mode setting; Low refrigerant. | Clean air filter; Clear obstructions from outdoor unit; Select correct mode; Contact professional for refrigerant check. |
| Необычный шум. | Loose parts; Fan obstruction; Compressor issue. | Check for loose parts; Remove obstruction; Contact professional if compressor noise. |
| Утечка воды из внутреннего блока. | Засор в сливной трубе; Неправильная установка. | Clear drain pipe; Contact professional for installation check. |
| Пульт дистанционного управления не работает. | Dead batteries; Obstruction between remote and unit; Remote out of range. | Replace batteries; Remove obstruction; Move closer to unit. |
Если после применения этих решений проблема не устранена, обратитесь к квалифицированному специалисту по обслуживанию.
8. Технические характеристики
Key technical specifications for the ComfortStar Mini Split Single Zone Heat Pump, Model CFS-CXH24CDI/24CDO:
- Модель: CFS-CXH24CDI/24CDO
- Емкость: 24,000 BTU (2 Toneladas)
- SEER (сезонный коэффициент энергоэффективности): До 25
- Хладагент: R-410A
- Особая особенность: Отопление (тепловой насос)
- Low Ambient Operation: Capable of heating down to -13°F (-25°C)
- Тип фильтра: Electrostatic Carbon Active Fiber Filter
- Источник питания: Проводной электрический
- Форм-фактор: Минисплит
- Уровень шума: Super quiet technology
- Таймер: Функция 24-часового таймера
- Автоматический перезапуск: Да
9. Гарантия и поддержка
ComfortStar provides a limited warranty for this product:
- Гарантия на компрессор: 7 года
- Гарантия на детали: 5 года
For warranty claims, technical support, or service inquiries, please contact your authorized ComfortStar dealer or the customer service number provided with your purchase documentation. Ensure you have your model number (CFS-CXH24CDI/24CDO) and proof of purchase readily available.
You can also visit the official ComfortStar website for additional resources and support information. (Note: Specific webсайт URL not provided in source data, user should refer to product packaging or purchase documentation).
