Введение
This manual provides detailed instructions for the safe installation, operation, and maintenance of your Canarm IWL228B01CH Logan 1-Light Wall Sconce. Please read this manual thoroughly before beginning installation and retain it for future reference. The Logan wall sconce features a sleek, contemporary design with a flat opal glass shade, ideal for enhancing hallways, bathrooms, or bedrooms.
Figure 1: Sconce in a bedroom setting.
Figure 2: Sconce in a hallway setting.
Важная информация по безопасности
WARNING: Risk of electric shock. Disconnect power at the circuit breaker or fuse box before installation or servicing. Consult a qualified electrician if you are unsure about the installation process.
ОСТОРОЖНОСТЬ:
- Убедитесь, что все электрические соединения соответствуют местным нормам и правилам, а также Национальному электротехническому кодексу (NEC).
- Используйте только указанный тип лампочек и мощность.tage. Refer to the specifications section for details.
- Не устанавливайте это приспособление в мокром или сухом месте.amp locations. This fixture is rated for indoor use only.
- Обращайтесь со стеклянными деталями осторожно, чтобы не допустить их поломки.
- Во время работы светильника держите легковоспламеняющиеся материалы подальше от него.
Содержимое упаковки
Перед началом установки убедитесь, что все компоненты присутствуют:
- Wall Sconce Fixture (Metal Base with Chrome Finish)
- Flat Opal Glass Shade with Clear Rim
- Mounting Hardware (Easy Connect System)
- Руководство по эксплуатации (данный документ)
Note: A 100W Type A bulb (E26 Medium base) is required but not included.
Технические характеристики
| Особенность | Деталь |
|---|---|
| Бренд | Канарм |
| Название модели | Логан |
| Номер детали | IWL228B01CH |
| Цвет | White (Opal Shade), Chrome (Finish) |
| Материал | Металл, Стекло |
| Размеры продукта | 12"Д x 4"Ш x 7"В |
| Тип источника света | Incandescent (compatible with LED) |
| Основание лампочки | E26 средний |
| Макс Ватtage | 100W (Type A bulb) |
| Томtage | 120 Вольт |
| Тип установки | Wall Mounted, Hardwired |
| Использование внутри и снаружи помещений | Только в помещении |
Настройка и установка
Before you begin, ensure the power is turned off at the circuit breaker. Gather all necessary tools, including a screwdriver, wire strippers, and electrical tape.
- Подготовьте монтажную поверхность: Ensure the wall surface is clean, dry, and structurally sound to support the fixture.
- Прикрепите монтажный кронштейн: Secure the mounting bracket (part of the Easy Connect system) to the electrical junction box in the wall using the provided screws.
- Выполните электрические соединения: Connect the fixture's wires to the house wiring. Connect the black wire (live) from the fixture to the black wire from the junction box. Connect the white wire (neutral) from the fixture to the white wire from the junction box. Connect the ground wire from the fixture to the ground wire from the junction box. Secure all connections with wire nuts and electrical tape.
- Установите приспособление: Carefully align the fixture with the mounting bracket and secure it in place using the provided screws or fasteners.
- Установите лампочку: Screw a 100W Type A (E26 Medium base) bulb into the socket. Do not overtighten.
- Прикрепить стеклянный абажур: Position the flat opal glass shade over the fixture and secure it using the decorative fasteners. Ensure the shade is seated properly and securely.
Рисунок 3: Внутренний view of the sconce with bulb socket.

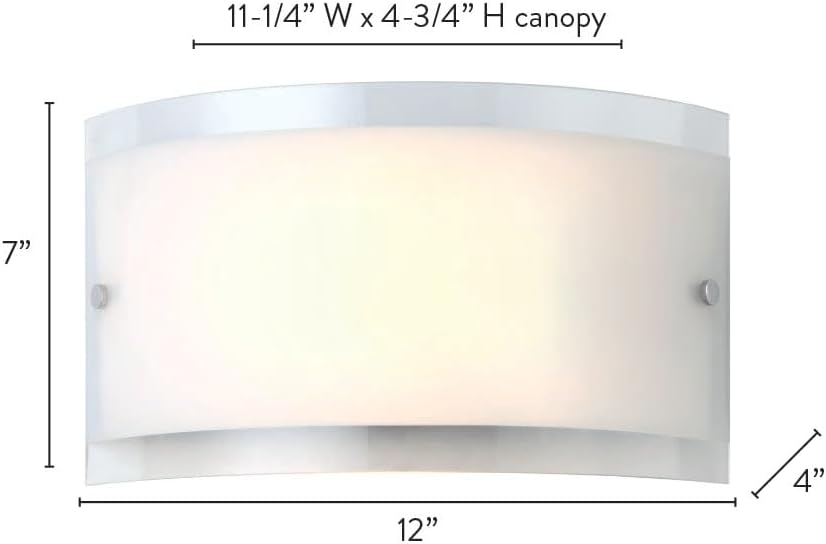

Рисунок 4: Размеры изделия для планирования установки.
Инструкция по эксплуатации
Once the Canarm IWL228B01CH Logan 1-Light Wall Sconce is correctly installed and the bulb is in place, restore power at the circuit breaker. The sconce operates via your wall switch. Simply toggle the wall switch to turn the light on or off.

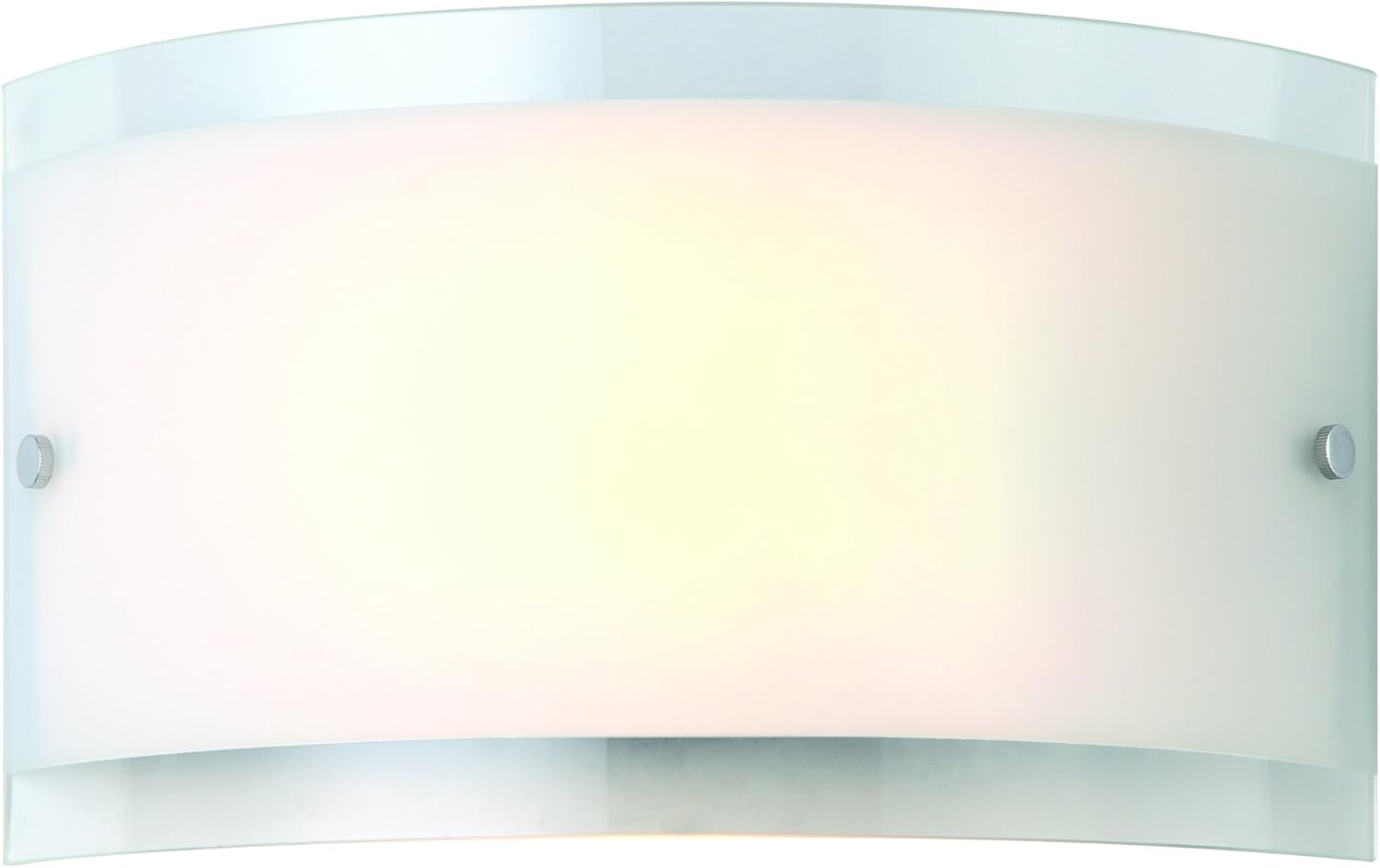

Figure 5: The Canarm Logan wall sconce in operation.
Обслуживание
To ensure the longevity and appearance of your wall sconce, follow these maintenance guidelines:
- Уборка: Disconnect power before cleaning. Wipe the metal parts with a soft, dry cloth. For the glass shade, use a soft cloth dampОбработайте мягким средством для чистки стекол. Избегайте абразивных чистящих средств или растворителей, которые могут повредить покрытие.
- Замена лампы: Ensure power is off before replacing the bulb. Allow the old bulb to cool completely before removal. Replace with a new 100W Type A (E26 Medium base) bulb.
- Инспекция: Периодически проверяйте все соединения и монтажные приспособления, чтобы убедиться в их надежности.
Поиск неисправностей
If your Canarm IWL228B01CH Logan 1-Light Wall Sconce is not functioning as expected, refer to the following table for common issues and solutions:
| Проблема | Возможная причина | Решение |
|---|---|---|
| Свет не включается. | Нет питания на приспособлении. | Проверьте автоматический выключатель или предохранитель. Убедитесь, что настенный выключатель находится в положении «ВКЛ». |
| Лампочка неисправна или плохо закреплена. | Replace the bulb with a new one. Ensure the bulb is screwed in tightly. | |
| Wiring connections are loose or incorrect. | Turn off power at the circuit breaker. Recheck all wiring connections. Consult a qualified electrician if necessary. | |
| Свет мерцает. | Loose bulb or wiring connection. | Ensure the bulb is tightly screwed in. Turn off power and check wiring connections. |
| Неправильный тип лампы или мощностьtage. | Ensure you are using a 100W Type A (E26 Medium base) bulb or an equivalent LED. |
Гарантия и поддержка
The Canarm IWL228B01CH Logan 1-Light Wall Sconce comes with a Limited Warranty. Please refer to the warranty card included with your purchase or contact Canarm customer service for specific details regarding coverage and duration.
For technical assistance, replacement parts, or further inquiries, please contact Canarm customer support. Contact information can typically be found on the manufacturer's webсайте или на упаковке продукта.
Интернет-ресурсы: For additional information and support, visit the official Canarm store on Amazon: Canarm Store
