Bosch Professional Detector GMS 120-27 Instruction Manual

1. Введение

The Bosch Professional Detector GMS 120-27 is designed for quick and accurate location of various materials within walls, ceilings, and floors. This device assists in identifying metal (magnetic and non-magnetic), live electrical cables, and wooden substructures, ensuring safer drilling and construction activities. Its user-friendly interface and robust design make it suitable for professional use on construction sites.

2. Информация по технике безопасности

Always read and understand all safety warnings and instructions before operating the device.

• Ensure the device is used within its specified operating conditions.
• Не пытайтесь модифицировать устройство.
• Берегите устройство от влаги и экстремальных температур.
• Always verify detection results with other information sources if possible, especially before drilling.

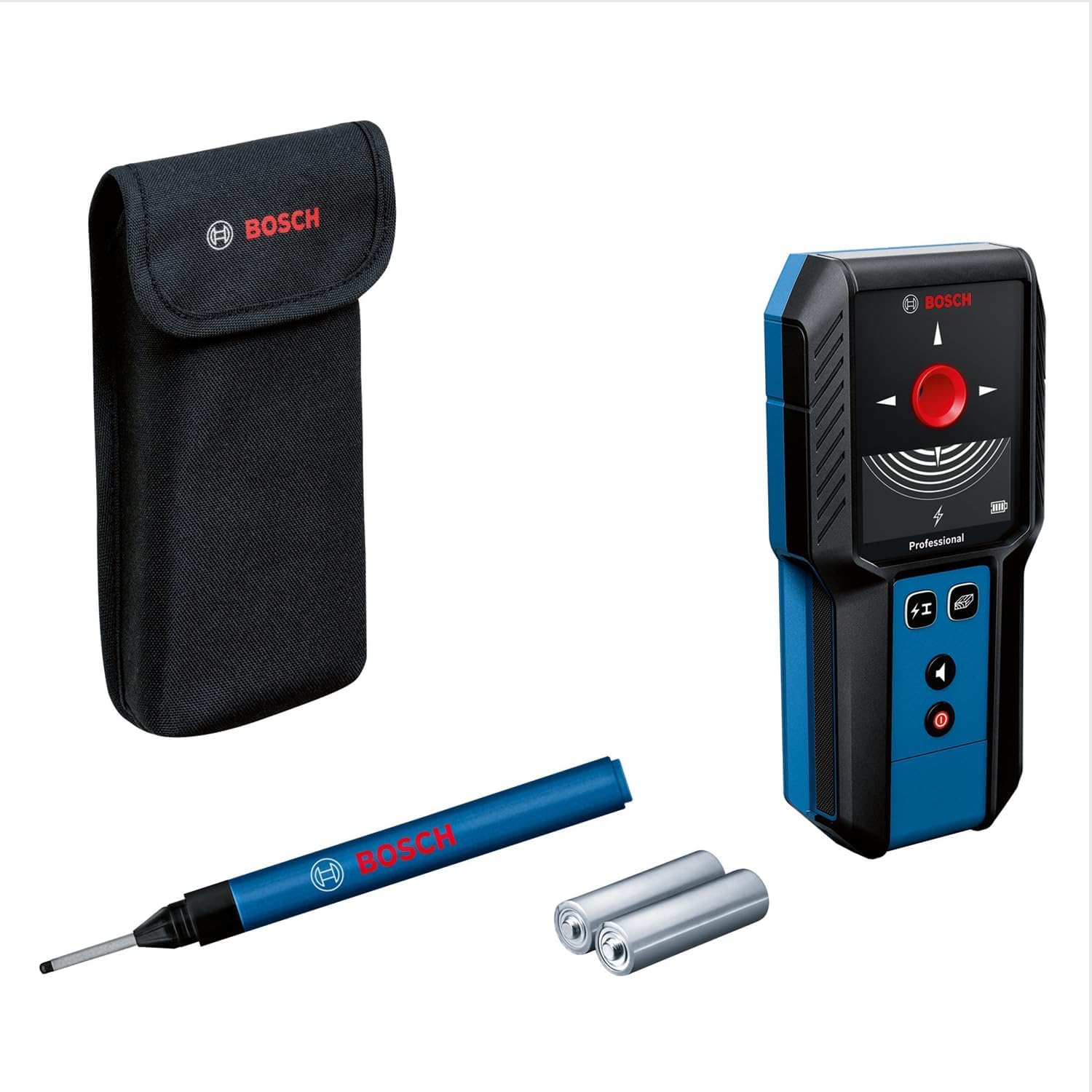

3. Содержимое упаковки

Проверьте наличие всех предметов в упаковке:

• Bosch Professional Detector GMS 120-27
• Защитный чехол
• 2 щелочные батареи AA
• Маркер-ручка

4. Продукт закончилсяview

The GMS 120-27 detector features a robust design with a shock-absorbing rubber housing, providing durability and an IP54 rating for protection against dust and splashing water. Key components include a simplified mode selection interface, a central display, and an LED ring for clear object indication.

Image showing the Bosch Professional Detector GMS 120-27, highlighting its compact design and display.

Основные характеристики:

• Tri-colour LED Ring: Indicates detection status (red for object detected, yellow for approaching object, green for no object).
• Идентификация материала: Distinguishes between magnetic metal, non-magnetic metal, live lines, and non-metallic materials.
• Simplified Mode Selection: Easy switching between detection modes.
• Прочный корпус: Shock-absorbing rubber housing with IP54 protection.

5. Настройка

5.1 Установка аккумулятора

1. Найдите батарейный отсек на задней панели устройства.
2. Откройте крышку батарейного отсека.
3. Insert the two AA alkaline batteries, ensuring correct polarity (+/-).
4. Плотно закройте крышку батарейного отсека.

5.2 Включение/выключение питания

• Нажмите кнопку питания, чтобы включить устройство.
• Нажмите и удерживайте кнопку питания, чтобы выключить устройство.

6. Инструкция по эксплуатации

6.1 Выбор режима

The GMS 120-27 offers simplified mode selection for different detection tasks. Refer to the device's display for current mode indication.

6.2 Процесс обнаружения

1. Select the appropriate detection mode for the material you are searching for.
2. Расположите детектор ровно на сканируемой поверхности.
3. Move the device slowly and steadily across the surface.
4. Observe the LED ring and central display for indications.
5. When an object is detected, the LED ring will glow yellow as you approach it, and red when directly over it. The display will also provide information on the type of material detected.
6. Use the included marker pen to mark the detected location if necessary.

6.3 Detection Depths

The maximum detection depths are as follows:

• Non-magnetic Metal: 120 mm
• Magnetic Metal: 100 mm
• Томtage-conducting Wires: 50 mm
• Дерево: 30 мм

7. Техническое обслуживание

7.1 Очистка

• Очистите устройство мягкой тряпкой.amp Ткань. Не используйте абразивные чистящие средства или растворители.
• Ensure the detection surface is free from dirt and debris for accurate readings.

7.2 Хранение

• Когда устройство не используется, храните его в защитном футляре.
• Если устройство не будет использоваться в течение длительного времени, извлеките из него батарейки, чтобы предотвратить утечку.
• Хранить в сухом, защищенном от пыли месте, вдали от прямых солнечных лучей и экстремальных температур.

8. Поиск Неисправностей

Если устройство работает некорректно, рассмотрите следующие варианты:

9. Технические характеристики

10. Гарантия и поддержка

Для получения информации о гарантии и технической поддержке, пожалуйста, обратитесь к документации, прилагаемой к вашей покупке, или посетите официальный сайт Bosch Professional. webсайт.
