Generic Portable PCP Air Compressor User Manual

1. Введение

This manual provides essential instructions for the safe and efficient operation, setup, and maintenance of your Generic Portable PCP Air Compressor. This compact and portable compressor is designed for inflating PCP air rifles, air pistols, paintball guns, and HPA tanks, offering versatile power options (12V DC or 110V/220V AC).

Please read this manual thoroughly before operating the compressor to ensure proper use and to prevent damage or injury. Keep this manual for future reference.

2. Информация по технике безопасности

ПРЕДУПРЕЖДЕНИЕ: Operating high-pressure equipment can be dangerous if not handled correctly. Always follow safety guidelines.

• Во время работы убедитесь, что компрессор установлен на устойчивой, ровной поверхности.
• Не используйте компрессор во влажных условиях или вблизи легковоспламеняющихся материалов.
• При работе с компрессором или его техническом обслуживании всегда надевайте соответствующие средства защиты глаз.
• Monitor the pressure gauge and temperature display closely during operation. Immediately turn off the power switch if the pressure exceeds 28MPa (4000 PSI) or if the temperature becomes excessively high.
• Never point the inflation nozzle at yourself or others.
• Перед запуском компрессора убедитесь, что все соединения надежно закреплены.
• Allow the compressor to cool down after extended use.
• Не допускайте детей и посторонних лиц к работающему компрессору.

3. Содержимое упаковки

Проверьте наличие всех предметов в упаковке:

• 1 x PCP Air Compressor Unit
• 1 x Transformer (for AC power)
• 1 x 8MM Quick Connector
• 1 x Repair Kit (includes vulnerable parts)

4. Особенности продукта

• Режимы двойной мощности: Operates on 12V DC (car battery) or 110V/220V AC (household electricity via transformer).
• Выход высокого давления: Achieves up to 30MPa (300 Bar / 4500 Psi).
• Temperature Digital Display: Real-time monitoring of the machine's operating temperature.
• Манометр: Real-time display of cylinder pressure.
• Встроенный вентилятор охлаждения: Enhances cooling efficiency for prolonged operation.
• Конструкция без масла: Eliminates the need for lubricating oil.
• External Oil-Water Separation Filter: For easy maintenance and moisture removal.
• 8MM Quick Connector: For fast and secure connections to airguns and tanks.
• Портативная конструкция: Compact with a high-hardness plastic handle for easy transport.
• Ручное выключение: Equipped with clear power on/off buttons.

Рисунок 1: Labeled components of the Portable PCP Air Compressor.

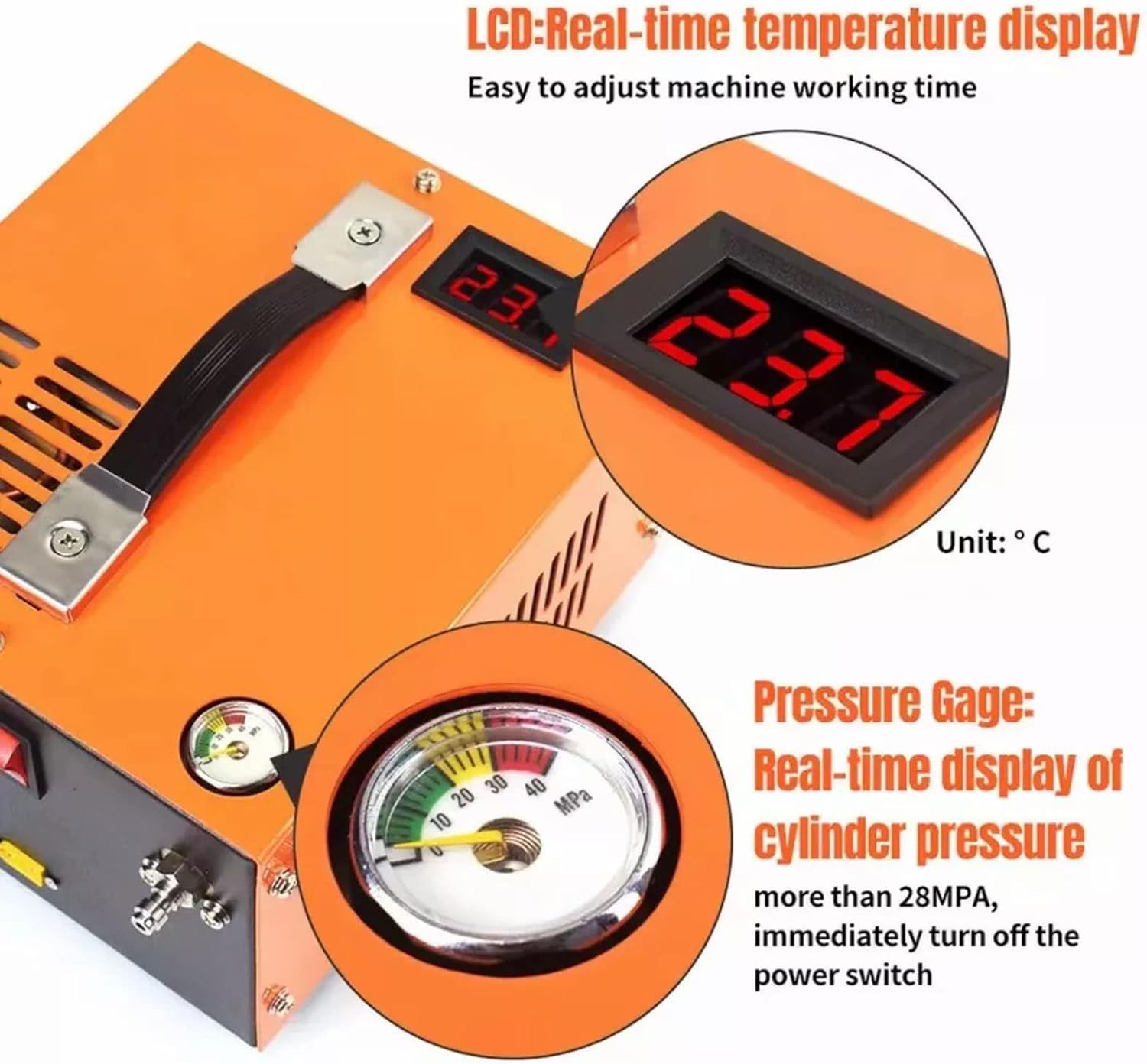

Рисунок 2: Real-time temperature display and pressure gauge for monitoring.

5. Настройка

Follow these steps to set up your compressor:

1. Connect the Quick Connector: Attach the 8MM quick connector to the compressor's air outlet. Ensure it is securely fastened.
2. Connect to Airgun/Tank: Attach the hose assembly from the quick connector to your PCP airgun or HPA tank. Ensure a secure, foster-type locking connection.
3. Подключить источник питания:
   • For Household AC Power (110V/220V): Connect the provided transformer to a suitable wall outlet, then connect the transformer's output to the compressor's power input.
   • For 12V DC Car Battery Power: Используйте прилагаемый аккумулятор кл.amps to connect directly to a 12V car battery. Ensure correct polarity (red to positive, black to negative).

Рисунок 3: Connecting the compressor to household AC power via transformer or 12V DC car battery.

Рисунок 4: Подробный view of the professional transformer connections.

6. Инструкция по эксплуатации

После завершения настройки выполните следующие действия для эксплуатации компрессора:

1. Turn on Fan Switch: Locate the fan switch on the side of the compressor and turn it to the 'ON' position. This activates the cooling fan, which is essential for preventing overheating.
2. Tighten Pressure Relief Valve: Ensure the pressure relief valve (often a brass knob) is fully tightened clockwise to seal the system.
3. Turn on Compressor Switch: Locate the main power switch for the compressor and turn it to the 'ON' position. The compressor will begin to operate.
4. Мониторинг давления и температуры: Continuously monitor the pressure gauge and the digital temperature display. The compressor is designed to reach 30MPa (4500 Psi). If the pressure exceeds 28MPa (4000 PSI) or the temperature rises excessively, immediately turn off the compressor.
5. Ручное выключение: Once the desired pressure is reached, turn off the main compressor switch.
6. Давление сброса: Slowly loosen the pressure relief valve counter-clockwise to release any residual pressure in the hose before disconnecting.
7. Отключить: Disconnect the hose from your airgun/tank and then disconnect the power supply.

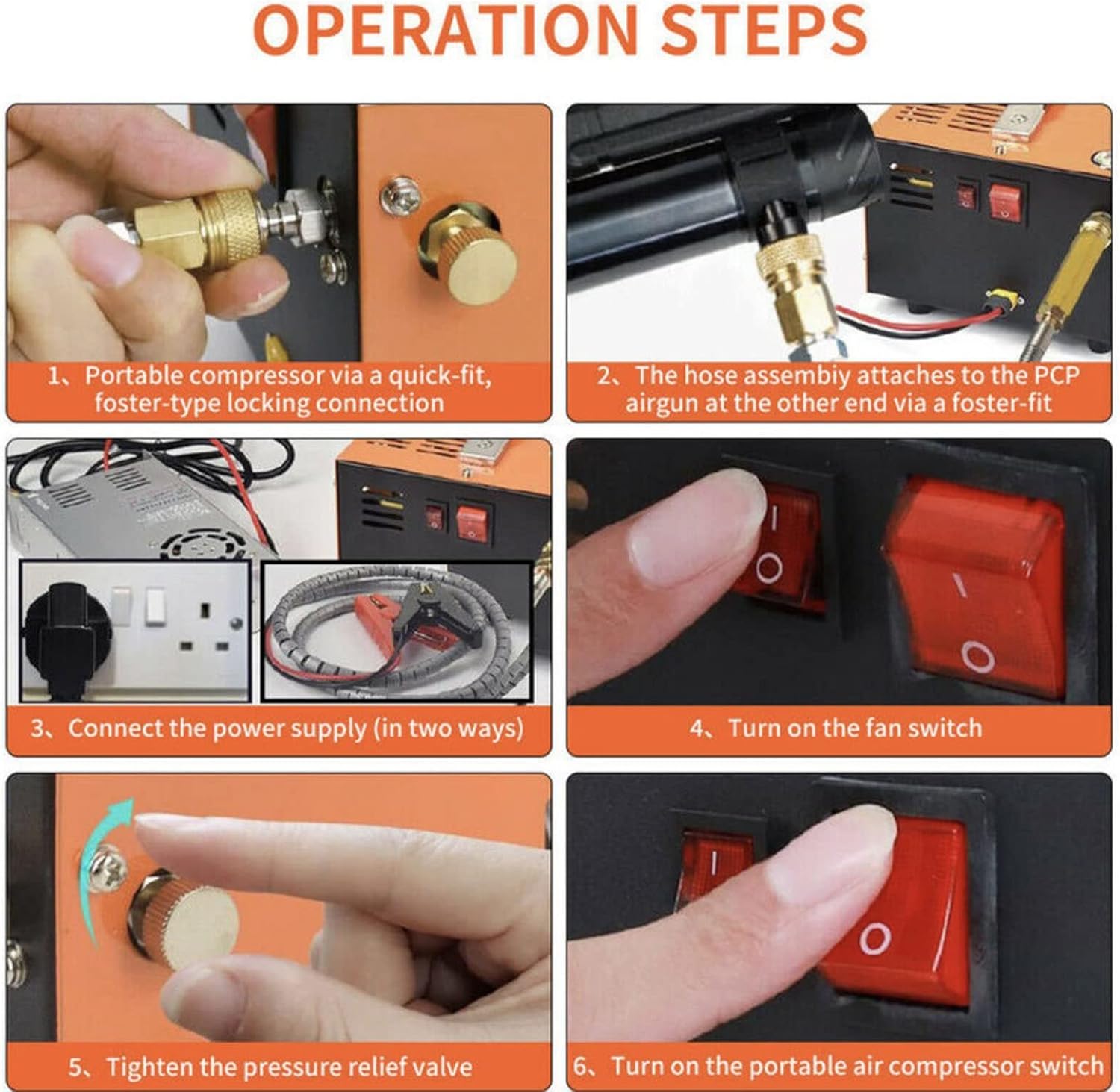

Рисунок 5: Step-by-step visual guide for compressor operation.

7. Техническое обслуживание

Регулярное техническое обслуживание обеспечивает долговечность и оптимальную производительность вашего компрессора.

• Moisture Filter: The compressor features an external oil-water separation filter. Regularly check and drain any accumulated moisture from this filter to prevent water from entering your airgun or tank. Refer to the repair kit for replacement filter elements if necessary.
• Уборка: Поддерживайте чистоту внешней поверхности компрессора, не допуская попадания пыли и мусора. Убедитесь, что вентиляционные отверстия вентилятора охлаждения ничем не заблокированы.
• Хранилище: Храните компрессор в сухом, прохладном месте, вдали от прямых солнечных лучей и экстремальных температур.
• Инспекция: Periodically inspect all hoses, connections, and electrical cords for any signs of wear or damage. Replace any damaged components immediately.

8. Поиск Неисправностей

If you encounter issues with your compressor, refer to the following common troubleshooting steps:

• Компрессор не запускается:
  • Check power connections to ensure they are secure and the power source is active.
  • Verify that both the fan switch and the main compressor switch are in the 'ON' position.
• Компрессор работает, но не создает давление:
  • Ensure the pressure relief valve is fully tightened.
  • Check all hose connections for leaks. Tighten any loose connections.
  • Inspect the quick connector and hose for damage or blockages.
• Компрессор перегревается:
  • Ensure the cooling fan switch is 'ON' and the fan is operating.
  • Проверьте, не заблокированы ли вентиляционные отверстия.
  • Allow the compressor to cool down between uses, especially after prolonged operation.
• Excessive moisture in air output:
  • Drain the external oil-water separation filter.
  • Replace the filter element if it appears saturated or damaged.

Если после выполнения этих шагов проблемы сохраняются, обратитесь в службу поддержки клиентов.

9. Технические характеристики

10. Приложения

The Generic Portable PCP Air Compressor is suitable for a variety of high-pressure air applications, including:

• PCP Air Rifles and Air Pistols
• Пейнтбольные ружья
• HPA Tanks
• Other high-pressure air systems requiring up to 4500 PSI

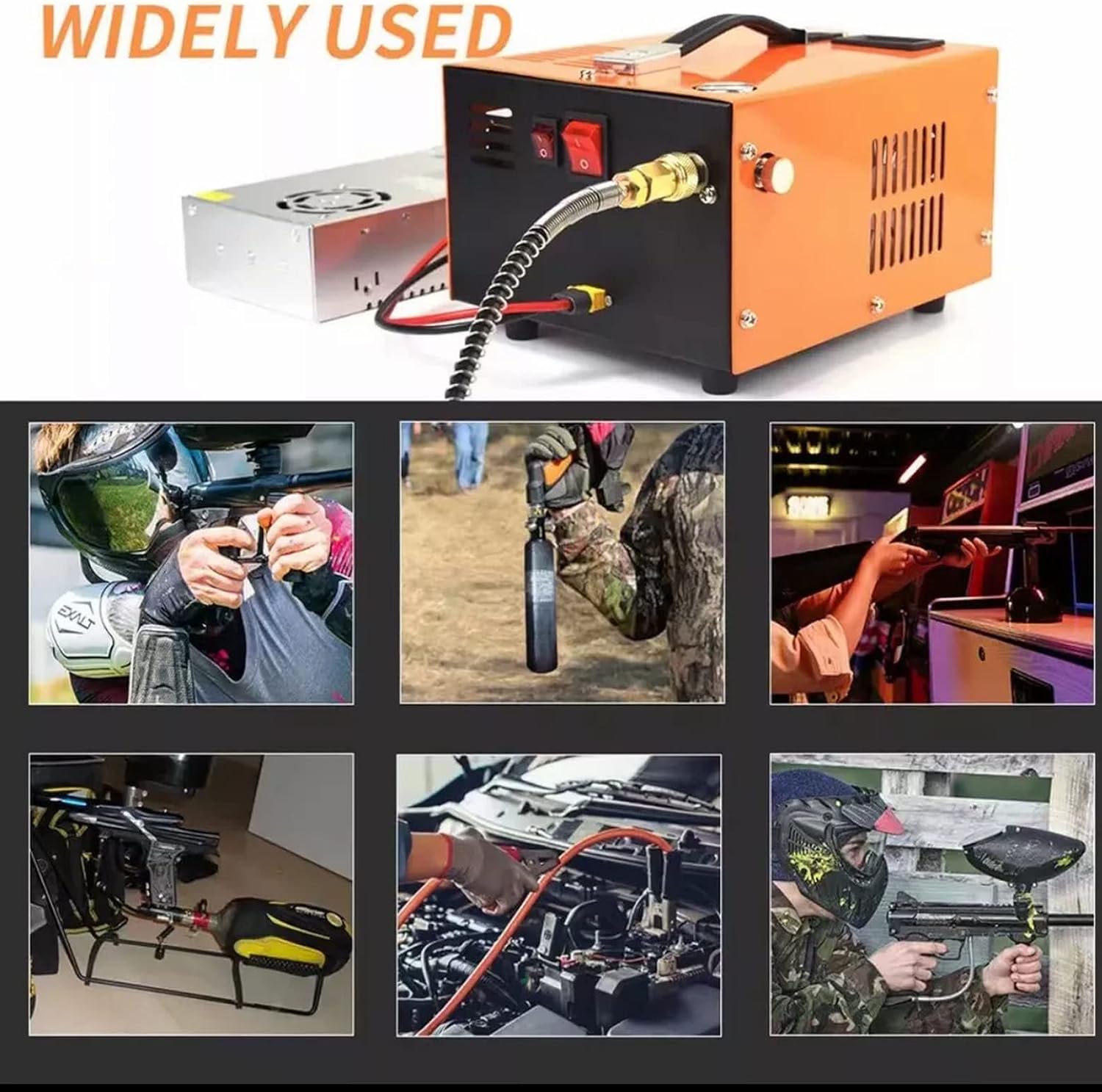

Рисунок 6: Wide range of applications for the portable air compressor.
